| SKU | товарные позиции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Покрытие контактной части | Материал контактной части | Цвет изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|---|
47468
|

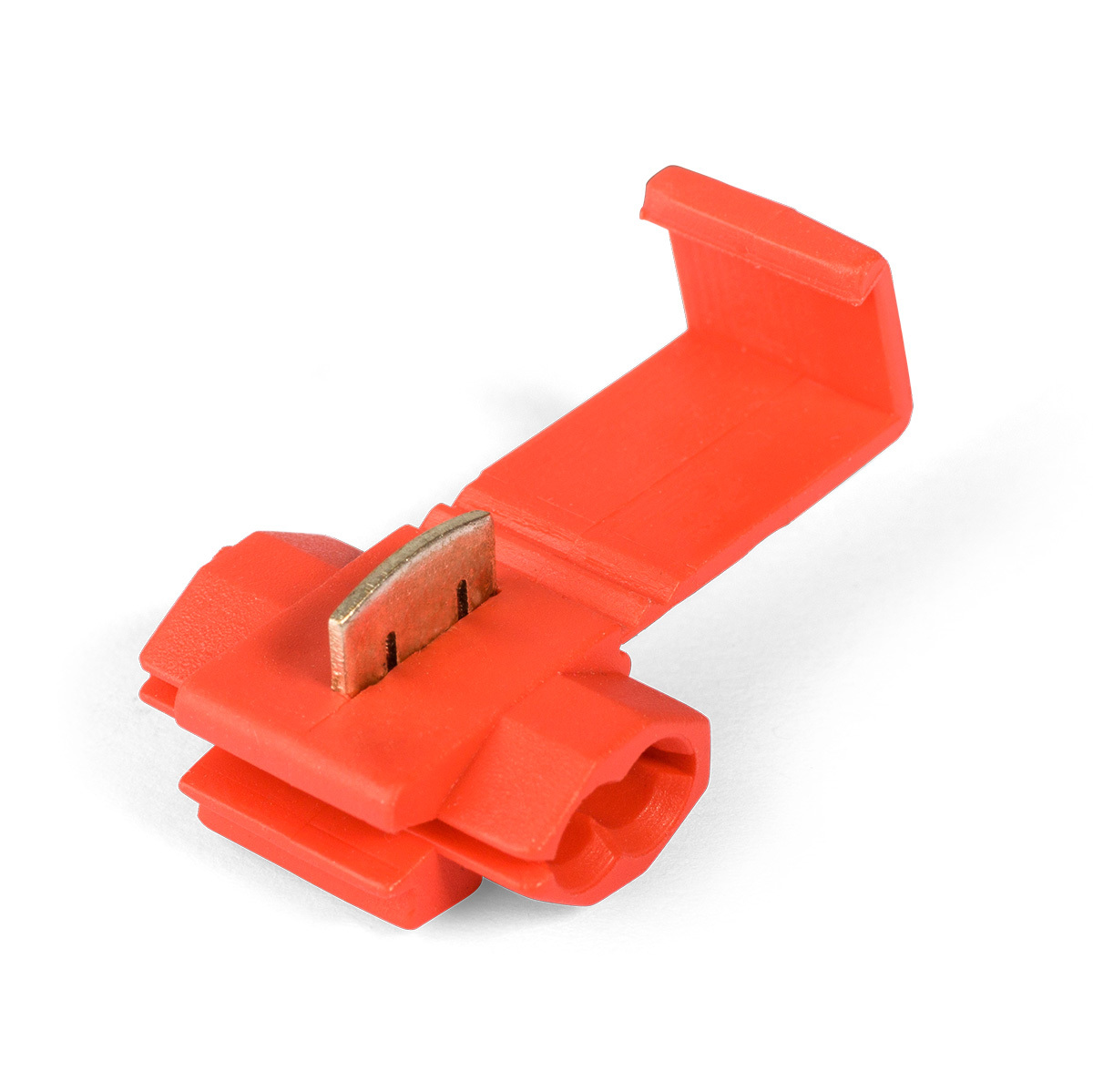

ОВ-1
|
0.4 | 0.5/0.75/1.0/1.5 | 3/4/5/6 | гальваническое лужение | латунь | красный | прочее |
|
47523
|

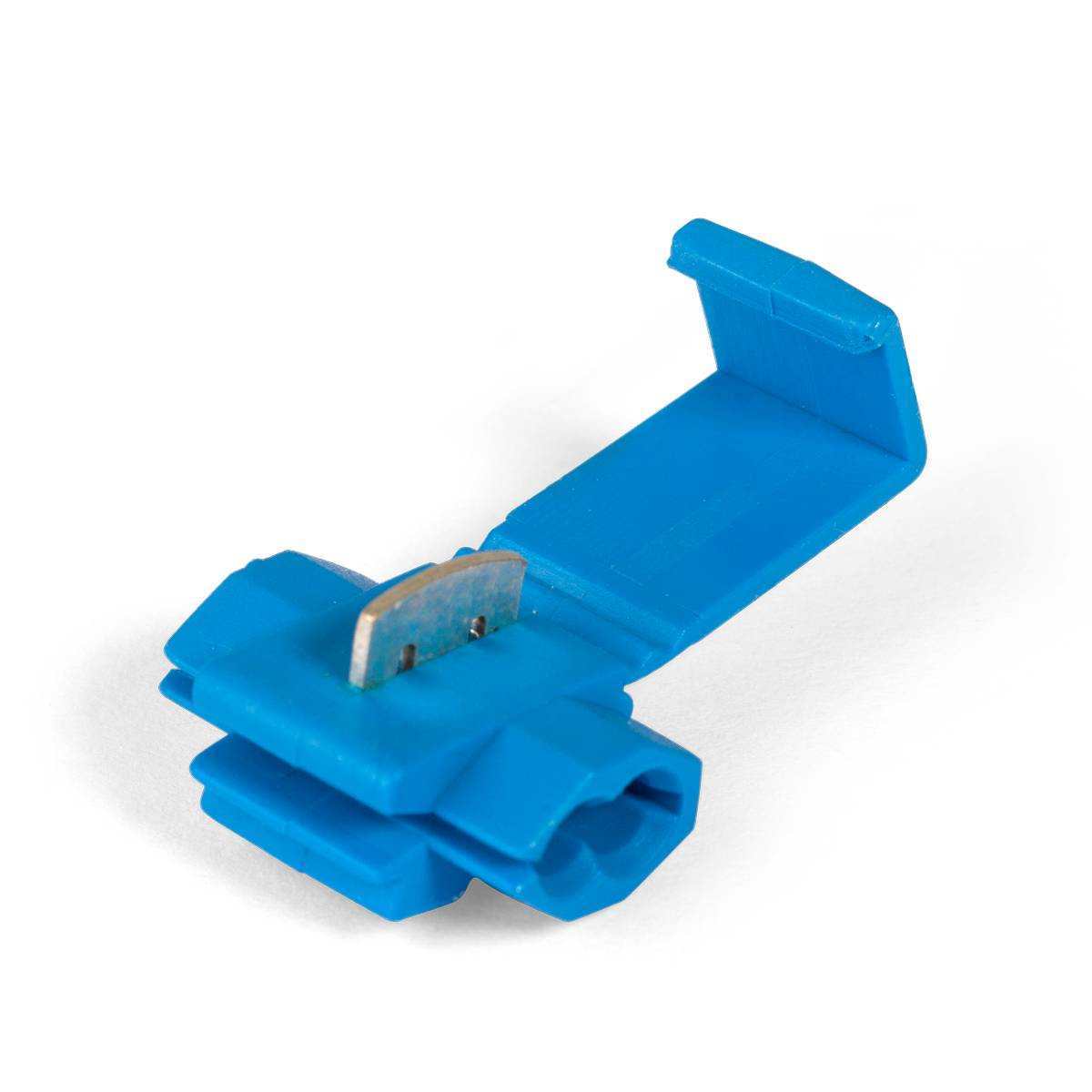

ОВ-2
|
0.4 | 1.5/2.5 | 3/4/5/6 | гальваническое лужение | латунь | синий | прочее |
|
47524
|

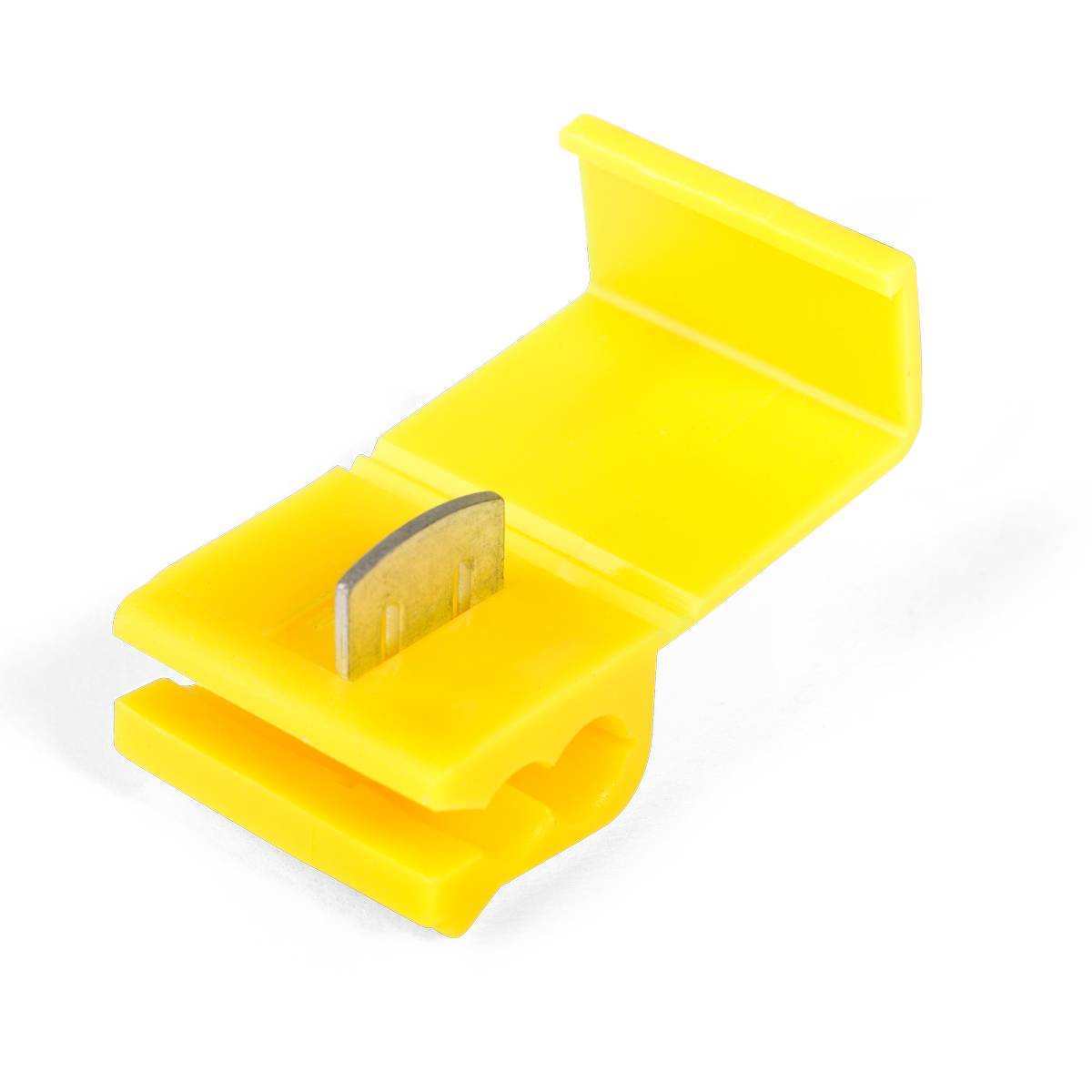

ОВ-3
|
0.4 | 4/6 | 3/4/5/6 | гальваническое лужение | латунь | желтый | прочее |

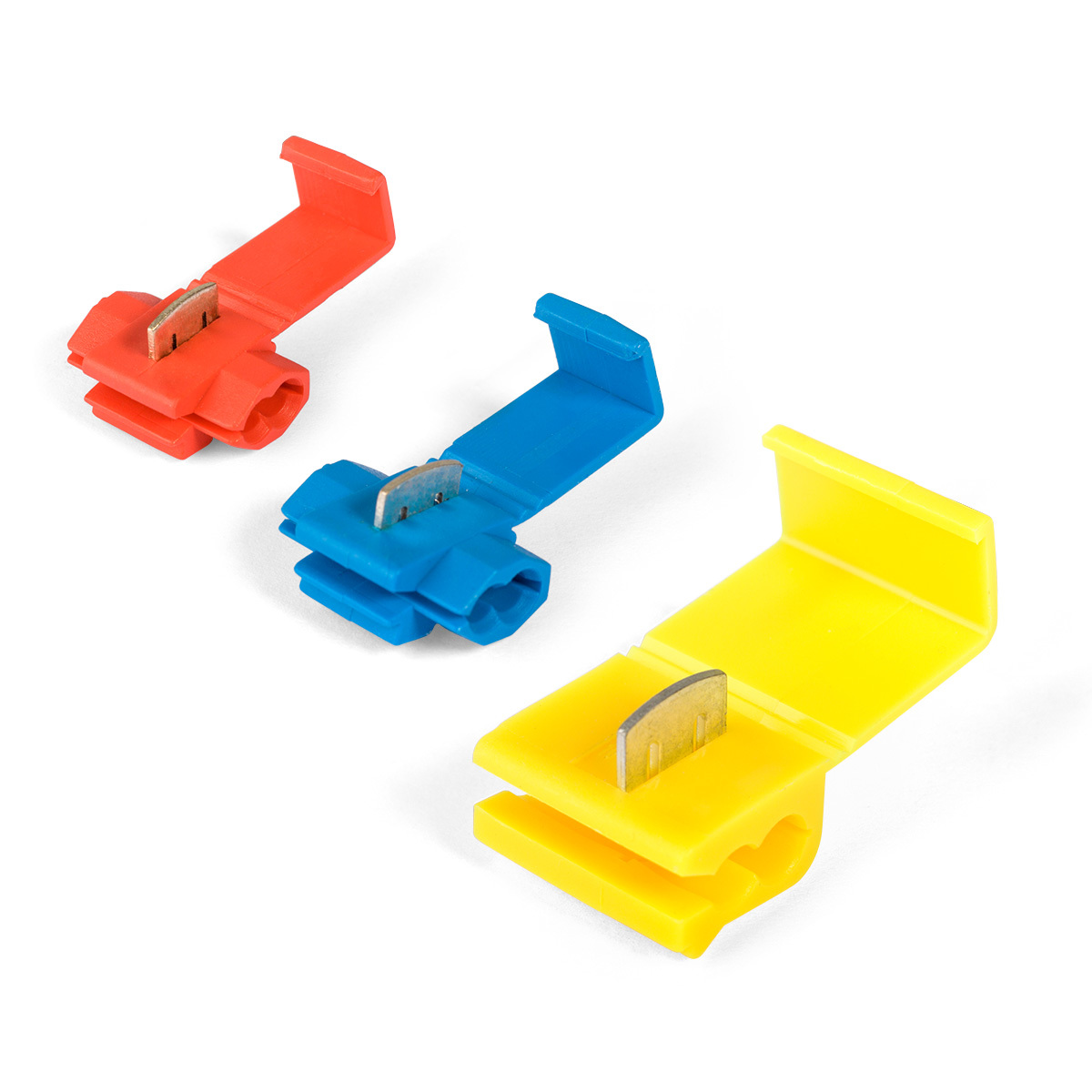

Если ответвление необходимо смонтировать без разрезания самого провода, то есть смысл воспользоваться ответвителями прокалывающего типа ОВ или ОВ-Т. Дополнительная привлекательность нейлонового ответвителя ОВ-Т, заключается в том, что после монтажа не обязательно сразу подключать провод ответвления. Это можно сделать в любой момент, поскольку провод ответвления оконцовывается быстроразъемным коннектором РПИ-П(н). При монтаже ответвителей ОВ провод ответвления устанавливается и монтируется одновременно.
Если провод в месте предполагаемого ответвления может быть разрезан, то монтаж с помощью разъема РПИ-О «КВТ» является одним из вариантов.
Оба типа контактных устройств представляют собой ответвители прокалывающего типа, то есть не требуют ни разрезания самого провода, ни снятия с него изоляции. Т-образные ответвители ОВ-Т обладают рядом выигрышных особенностей в сравнении с традиционными ответвителями ОВ:
Разъемы ОВ-Т более миниатюрны и компактны, чем ответвители ОВ.
При помощи ответвителей ОВ-Т нет необходимости подключать провод ответвления сразу. Соединение «основной провод» — «провод ответвления» является быстро монтируемым и демонтируемым при помощи специального разъема РПИ-П(н) на проводе ответвления.
За счет меньших размеров и меньшей материалоемкости конструкции разъемы ОВ-Т дешевле.
Не совсем понятно, что пошло не так. При монтаже ОВ особых хитростей и премудростей нет. Вы вставляете основной провод в проходной паз, а провод ответвления - в паз с пластмассовой заглушкой. Изоляцию с проводов не снимаете. Размер провода должен соответствовать диапазону (цвету) выбранного ответвителя. Далее, берете пассатижи и задавливаете контактную пластину внутрь до упора. После этого защелкиваете крышку. Отвод готов!
