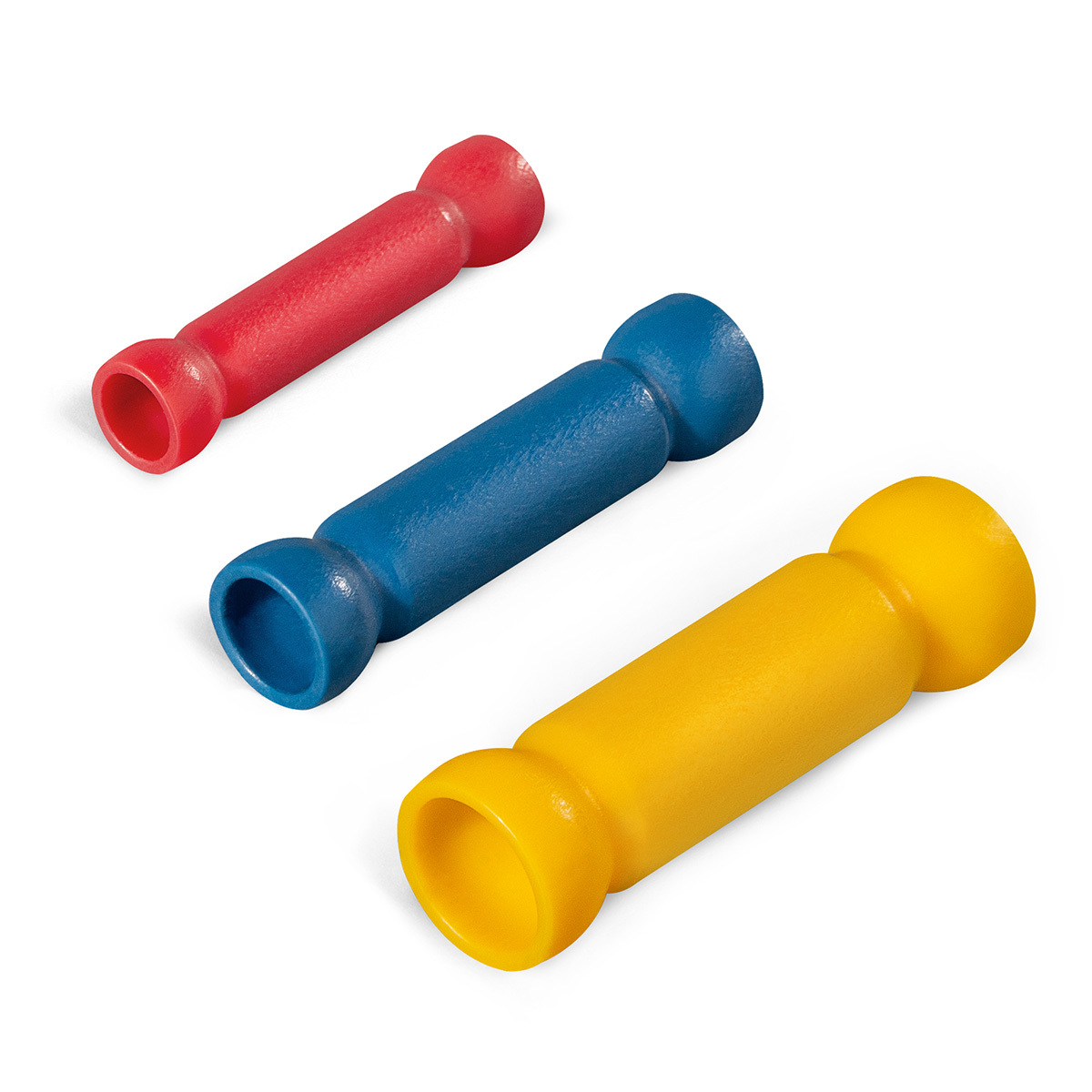

Гильзы соединительные изолированные в ПВХ корпусе

Серия

тип: ГСИ

(ТУ 3424-001-59861269-2004)

Предназначены для соединения встык многопроволочных медных проводов методом опрессовки
Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
Термостойкость изоляции: 75 °C
Материал гильзы: медь марки М1
Покрытие гильзы: электролитическое лужение
Максимальное напряжение: 690 В
Особенности конструкции:
- стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель
- снятые по краям гильзы фаски облегчают заведение провода
Расширенные мультиразмерные диапазоны опрессовки
В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления
Опрессовка поверх изолирующего корпуса

Гарантийный срок хранения 5 лет

Гарантийный срок эксплуатации 5 лет

Срок службы 25 лет

Сертификация

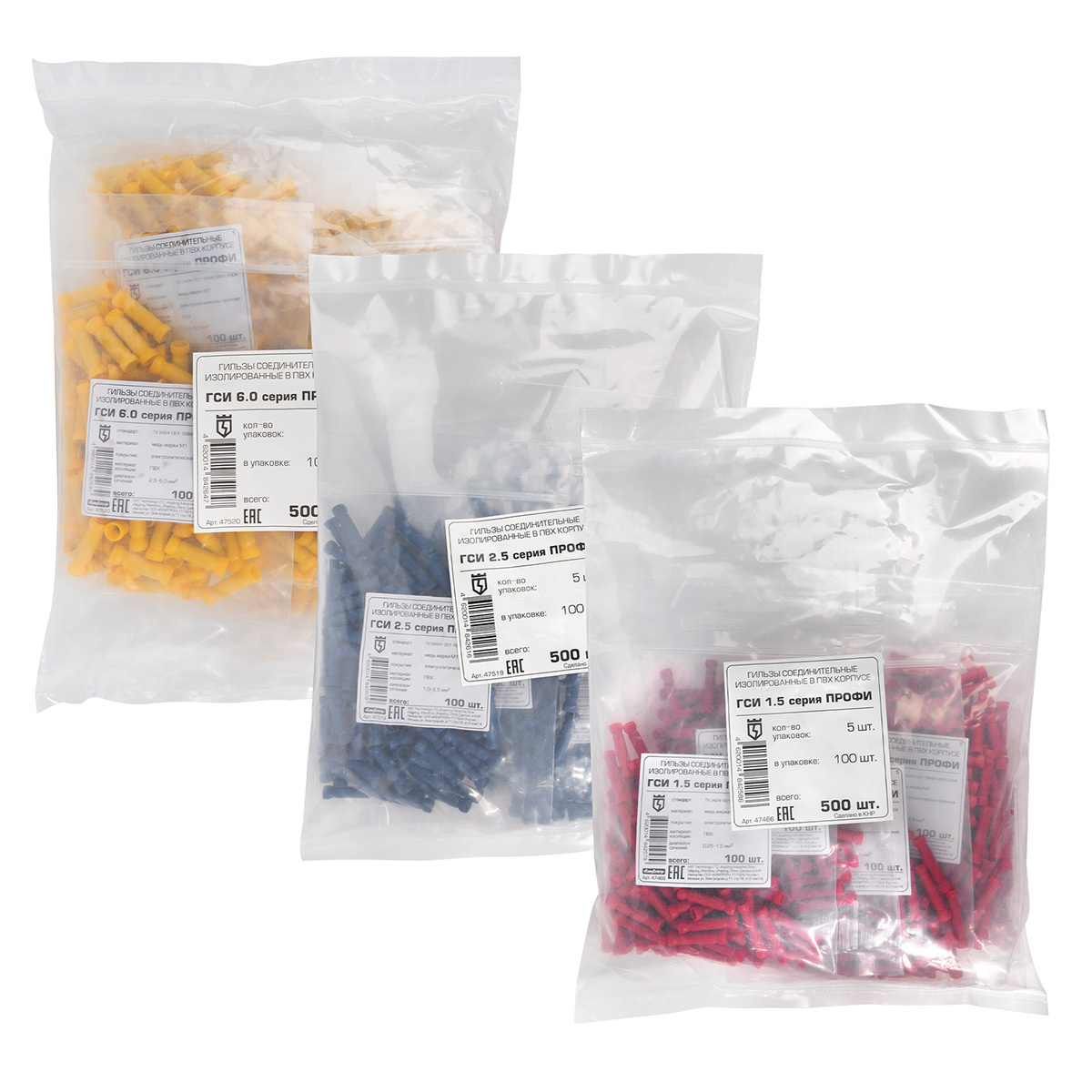

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
47466	ГСИ 1.5 серия ПРОФИ	500	шт	7.16
47519	ГСИ 2.5 серия ПРОФИ	500	шт	8.69
47520	ГСИ 6.0 серия ПРОФИ	500	шт	14.77
61785	ГСИ 10 серия ПРОФИ	100	шт	33.57
61786	ГСИ 16 серия ПРОФИ	100	шт	62.88

Всего позиций: 5

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Покрытие контактной части	Материал контактной части	Цвет изоляции	Технология монтажа

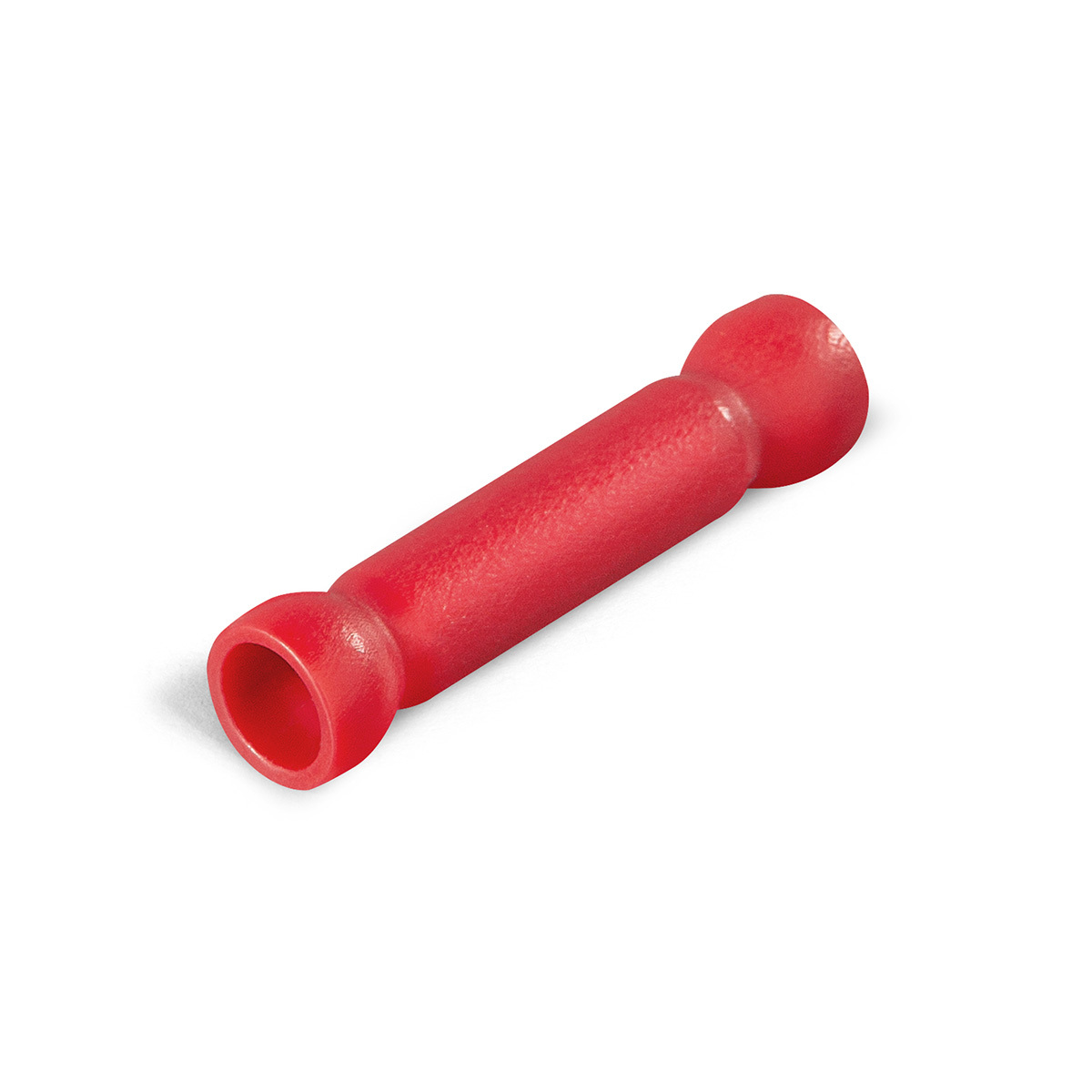

47466	ГСИ 1.5 серия ПРОФИ	0.69	0.25/0.34/0.5/0.75/1.0/1.5	3/4/5/6	гальваническое лужение	медь	красный	опрессовка

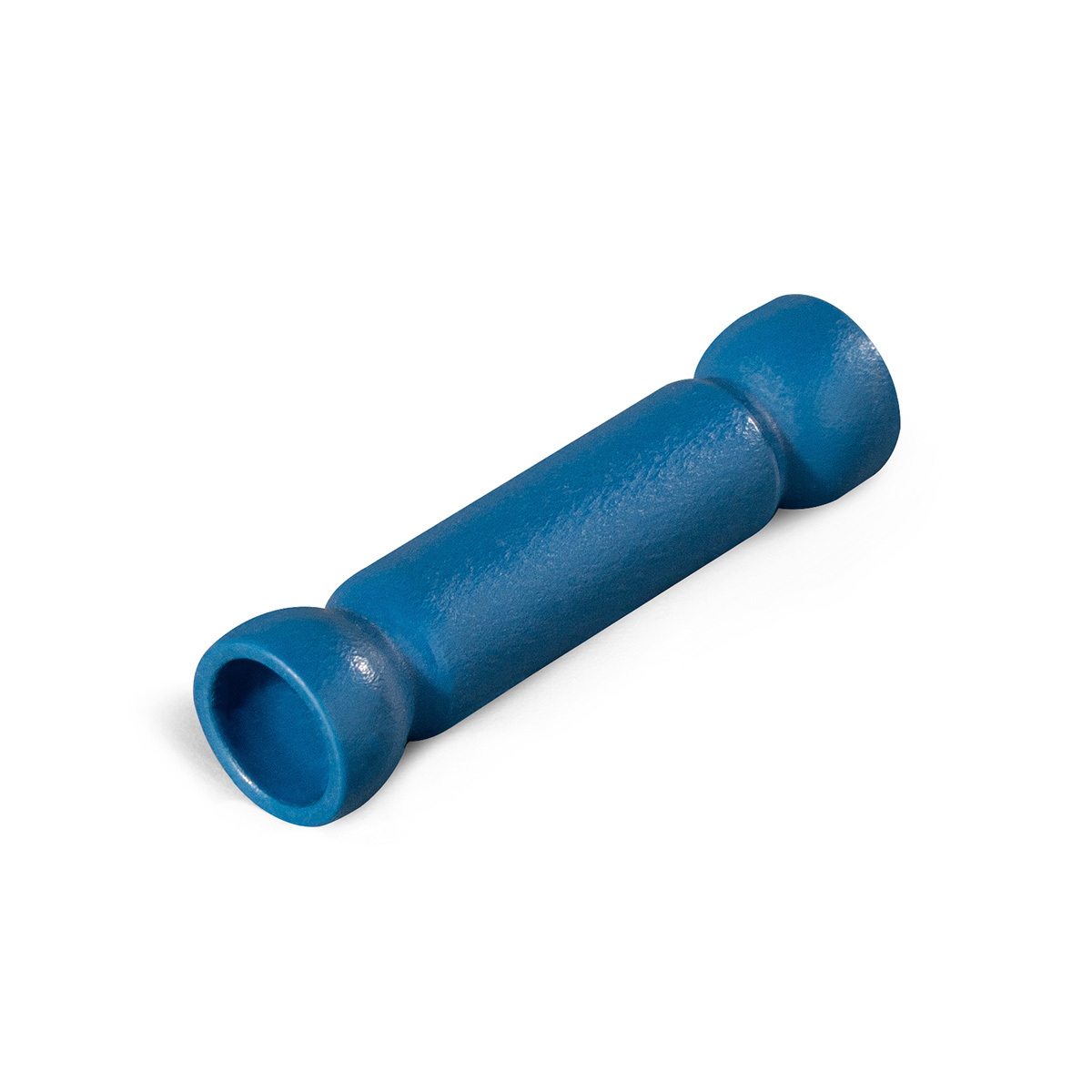

47519	ГСИ 2.5 серия ПРОФИ	0.69	1.0/1.5/2.5	3/4/5/6	гальваническое лужение	медь	синий	опрессовка

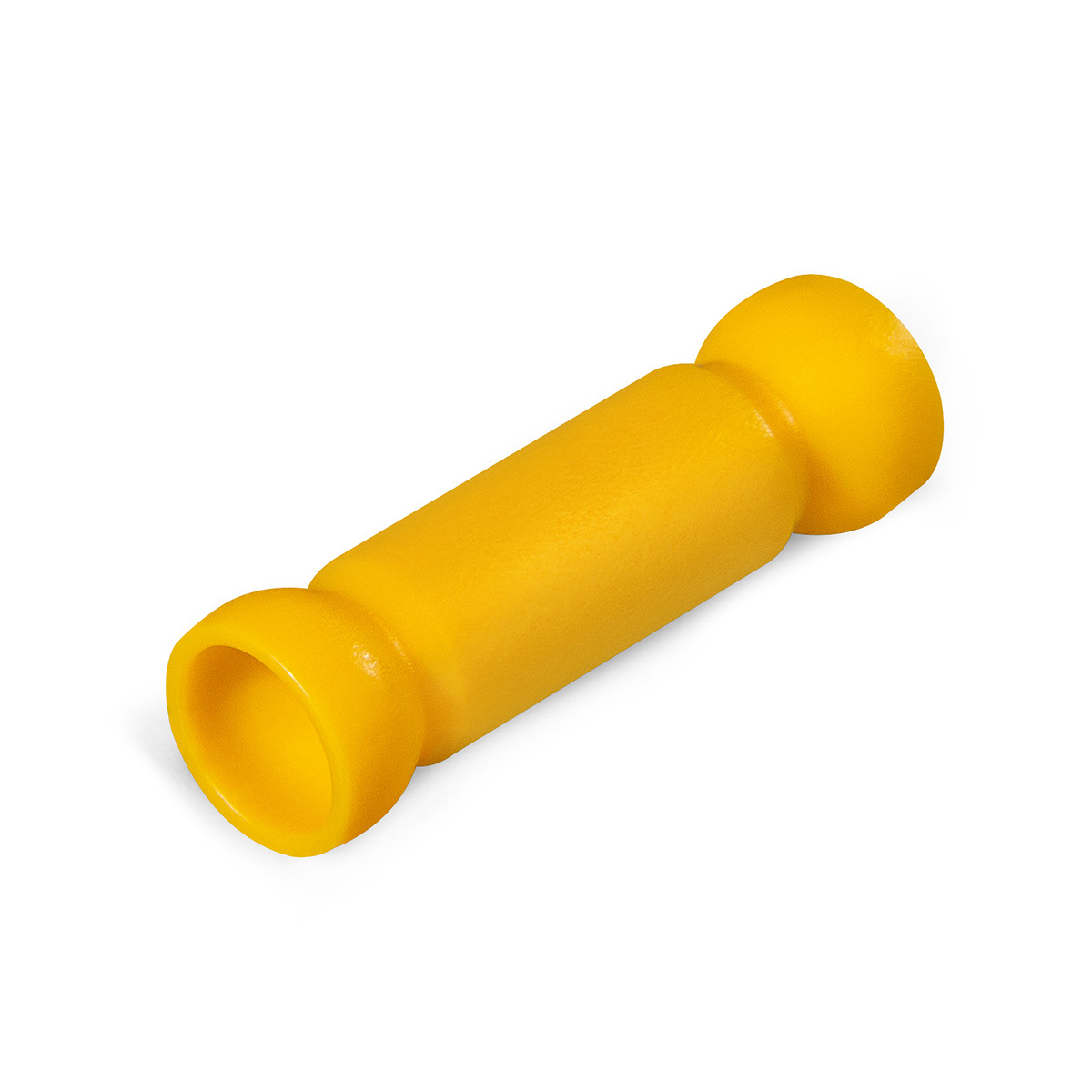

47520	ГСИ 6.0 серия ПРОФИ	0.69	2.5/4/6	3/4/5/6	гальваническое лужение	медь	желтый	опрессовка
61785	ГСИ 10 серия ПРОФИ	0.69	10	3/4/5/6	гальваническое лужение	медь	красный	опрессовка
61786	ГСИ 16 серия ПРОФИ	0.69	16	3/4/5/6	гальваническое лужение	медь	синий	опрессовка

Всего позиций: 5

SKU	товарные позиции	L	L₁	S	d₁
47466	ГСИ 1.5 серия ПРОФИ	26	15	0.8	1.7
47519	ГСИ 2.5 серия ПРОФИ	26	15	0.8	2.3
47520	ГСИ 6.0 серия ПРОФИ	27	15	1	3.4
61785	ГСИ 10 серия ПРОФИ	35.5	21	1.2	4.5
61786	ГСИ 16 серия ПРОФИ	45	26	1.5	5.9

Всего позиций: 5
