Набор клеммников для сетей уличного освещения

модель: НК-15

Рабочее напряжение до 1 кВ
Для кабеля пластмассовой изоляцией
Визуальный контроль
Рекомендуется для монтажа городского освещения

(ГОСТ IEC 60947-7-1-2016)

Набор предназначен для соединения и разветвления алюминиевых и медных проводников с кабелями внутри стоек или щитов в опорах и мачтах уличного освещения, а также при монтаже самонесущих изолированных проводов СИП
Сечение жил:
- AL 10-35 мм²
- Cu 1.5-25 мм²
Материал:
- Контактная часть (корпус клеммника) - алюминиевый сплав
- Контактная часть (прижимные болты) – анодированная сталь
- Изолирующий корпус - поликарбонат
Рабочее напряжение: до 1 кВ
Корпус клеммников, входящих в состав наборов является неразборным, что гарантирует изоляцию контактного соединения
Прозрачный корпус обеспечивает визуальный контроль как в процессе монтажа, так и в ходе всего времени эксплуатации комплектов
Наличие на контактной части клеммников специальной антикоррозийной пасты обеспечивает гарантированный контакт как на алюминиевых, так и на медных жилах кабеля
Крепеж жил кабеля осуществляется прижимным способом посредством винтов с внутренним шестигранником
Момент затяжки контактной части составляет 10 Hм
Клеммники, входящие в состав наборов соответствуют требованиям ГОСТ IEC 60947-7-1-2016
Рабочий диапазон температур: -60°C + 55°С
Длина снятия изоляции: 14-18 мм
Инструмент для монтажа: имбусовый ключ 5 мм

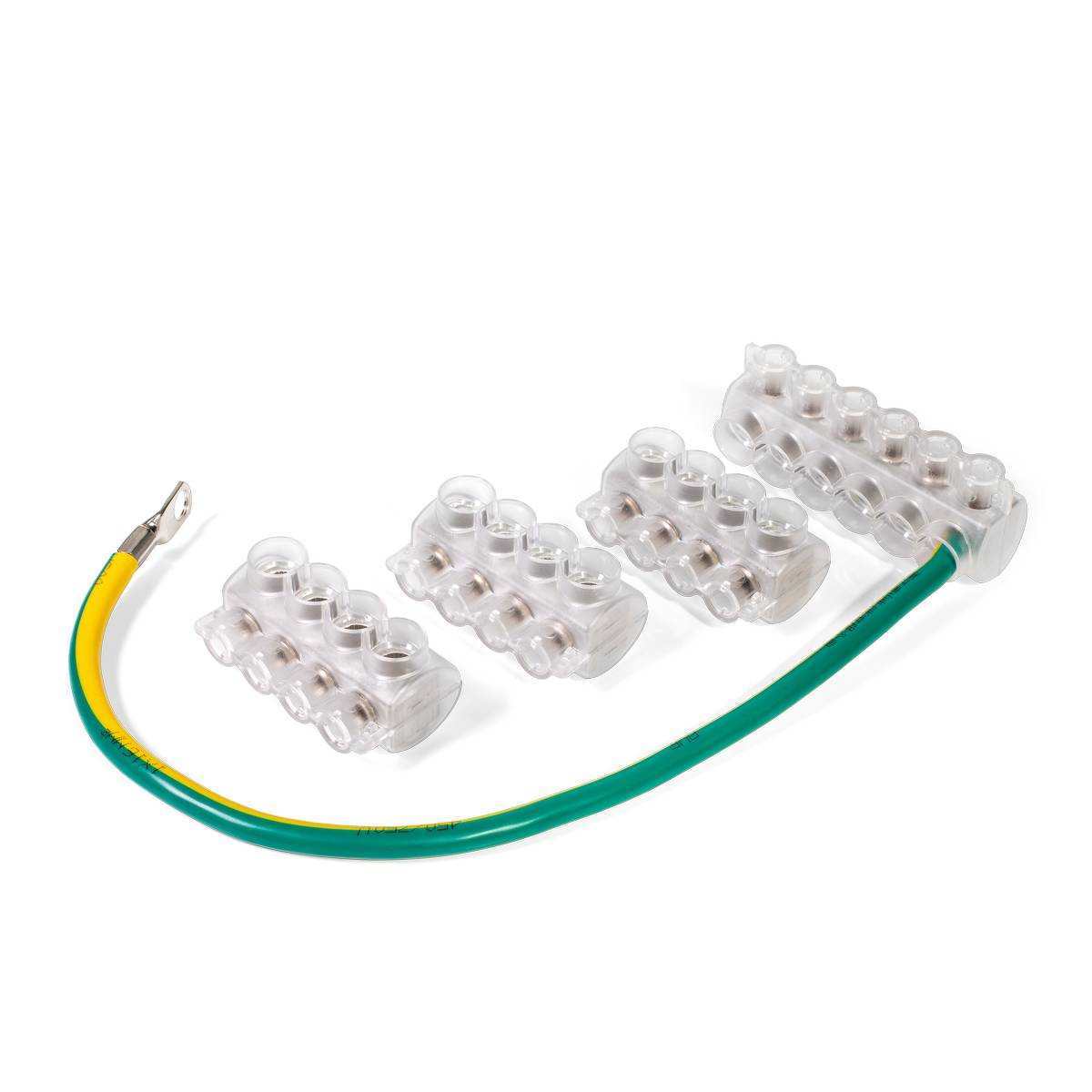

Состав набора
- клеммник 4-х контактный KE10.1 (AL 10-35/Cu 1.5-25) – 3 шт.
- клеммник 6-и контактный KE10.3 (AL 10-35/Cu 1.5-25) – 1 шт.
- провод заземления 16 мм² длиной 350 мм с наконечником – 1 шт.

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 3 года

Срок службы 30 лет

Сертификация

Декларация соответствия на клеммники для уличного освещения (EAC)

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
78360	НК-15 (SV-15: 3х KE 10.1+1х KE 10.3)	1	шт	1 643.66

Всего позиций: 1

SKU	товарные позиции	Тип компонента	Технология монтажа	Рабочее напряжение, до (кВ)	Опции
78360	НК-15 (SV-15: 3х KE 10.1+1х KE 10.3)	Набор	иное	1	клеммники 4 и 6 жил (3 шт. и 1 шт.), провод заземления

Всего позиций: 1

SKU	товарные позиции	L₁	L₂	B	H	D	N
78360	НК-15 (SV-15: 3х KE 10.1+1х KE 10.3)	—	61	30	36	10.5	5

Всего позиций: 1

SKU	товарные позиции	.stp
78360	НК-15 (SV-15: 3х KE 10.1+1х KE 10.3)

Всего позиций: 1
