Набор клеммников для сетей уличного освещения

модель: НК-50

Рабочее напряжение до 1 кВ
Для кабеля пластмассовой изоляцией
Визуальный контроль
Рекомендуется для монтажа городского освещения

(ГОСТ IEC 60947-7-1-2016)

Набор НК предназначен для соединения и разветвления алюминиевых и медных проводников с кабелями внутри стоек или щитов в опорах и мачтах уличного освещения, а также при монтаже самонесущих изолированных проводов СИП
Сечение жил:
- AL 10-50 мм²
- Cu 2.5-25 мм²
Материал:
- Контактная часть (корпус клеммника) - алюминиевый сплав
- Контактная часть (прижимные болты) – анодированная сталь
- Изолирующий корпус - поликарбонат
Рабочее напряжение: до 1 кВ
Корпус клеммников, входящих в состав наборов является неразборным, что гарантирует изоляцию контактного соединения
Прозрачный корпус обеспечивает визуальный контроль как в процессе монтажа, так и в ходе всего времени эксплуатации комплектов
Наличие на контактной части клеммников специальной антикоррозийной пасты обеспечивает гарантированный контакт как на алюминиевых, так и на медных жилах кабеля
Крепеж жил кабеля осуществляется прижимным способом посредством винтов с внутренним шестигранником
Момент затяжки контактной части составляет 10 Hм
Клеммники, входящие в состав наборов соответствуют требованиям ГОСТ IEC 60947-7-1-2016
Рабочий диапазон температур: -60°C + 55°С
Длина снятия изоляции: 14-18 мм
Инструмент для монтажа: имбусовый ключ 5 мм

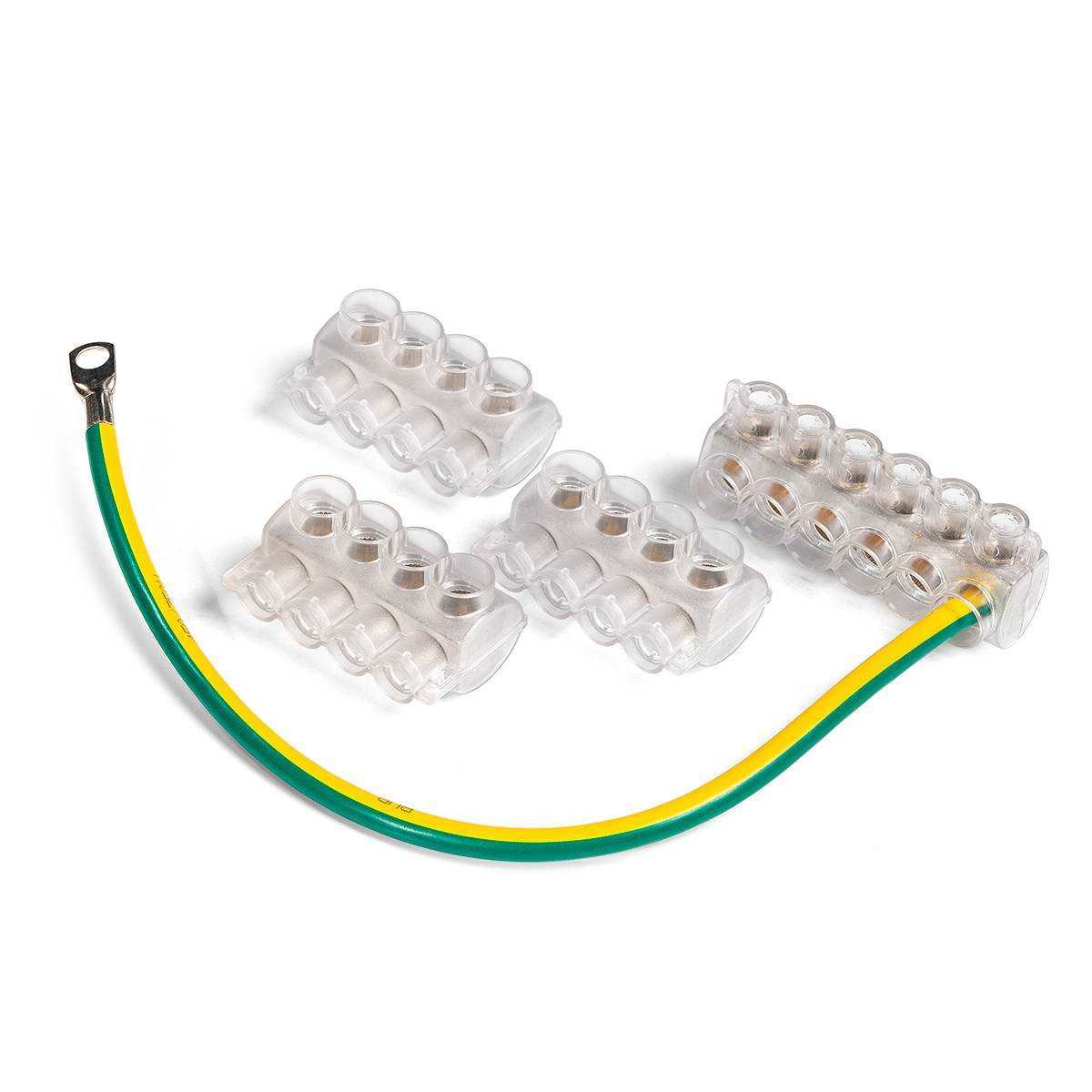

Состав набора
- клеммник 4-х контактный KE10.504 (AL 10-50/Cu 2.5-35) – 3 шт.
- клеммник 6-и контактный KE10.506 (AL 10-50/Cu 2.5-35) – 1 шт.
- провод заземления длиной 16 мм² 350 мм с наконечником – 1 шт.

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 3 года

Срок службы 30 лет

Документация на продукцию

Декларация соответствия на изолированные наконечники (EAC)

Сертификация

Декларация соответствия на клеммники для уличного освещения (EAC)

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
78362	НК-50 (SV-50: 3х KE10.504+1х KE10.506)	1	шт	2 184.63

Всего позиций: 1

SKU	товарные позиции	Тип компонента	Технология монтажа	Рабочее напряжение, до (кВ)	Опции
78362	НК-50 (SV-50: 3х KE10.504+1х KE10.506)	Набор	иное	1	клеммники 4 и 6 жил (3 шт. и 1 шт.), провод заземления

Всего позиций: 1

SKU	товарные позиции	L₁	L₂	B	H	D	N
78362	НК-50 (SV-50: 3х KE10.504+1х KE10.506)	90	—	30	36	10.5	5

Всего позиций: 1

SKU	товарные позиции	.stp
78362	НК-50 (SV-50: 3х KE10.504+1х KE10.506)

Всего позиций: 1
