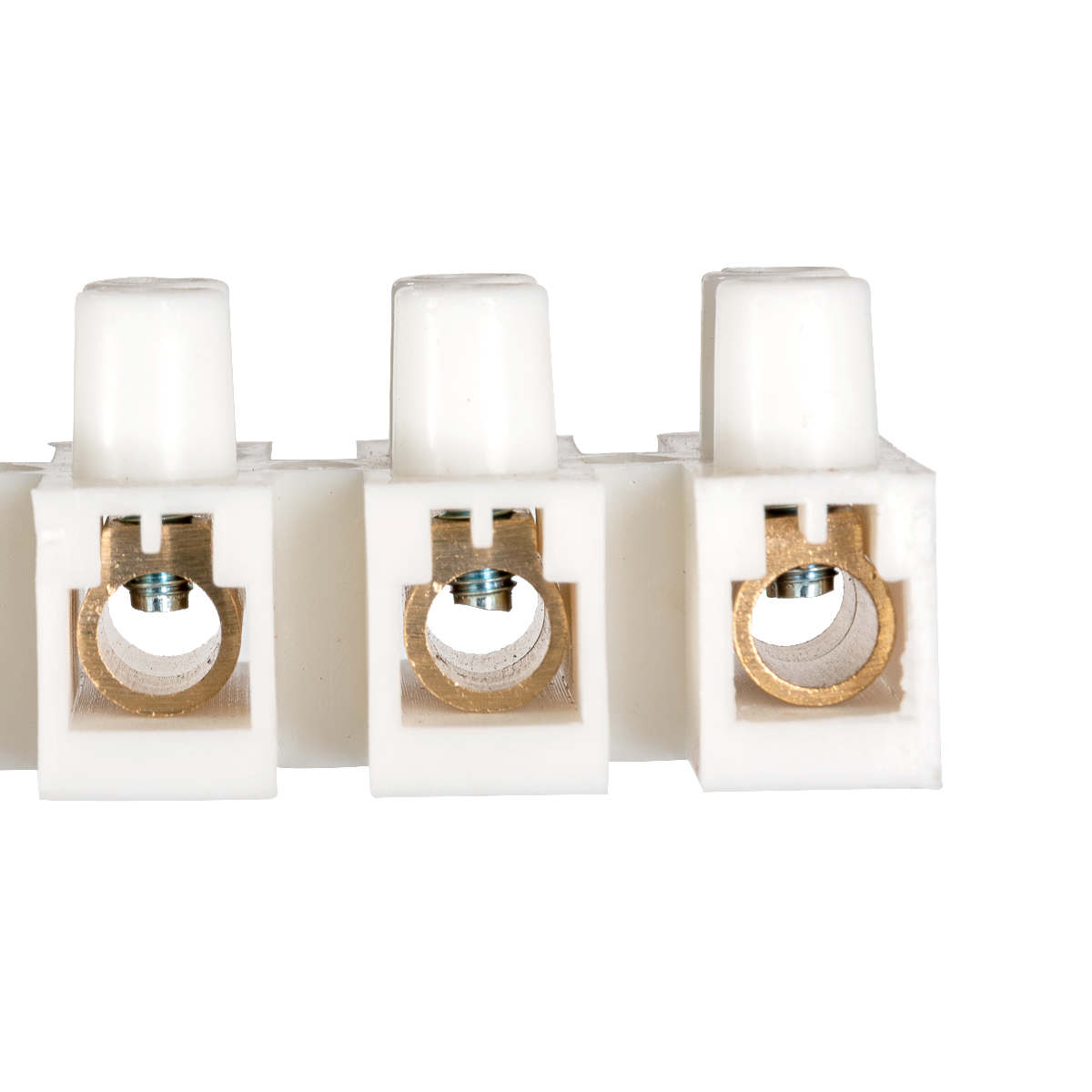

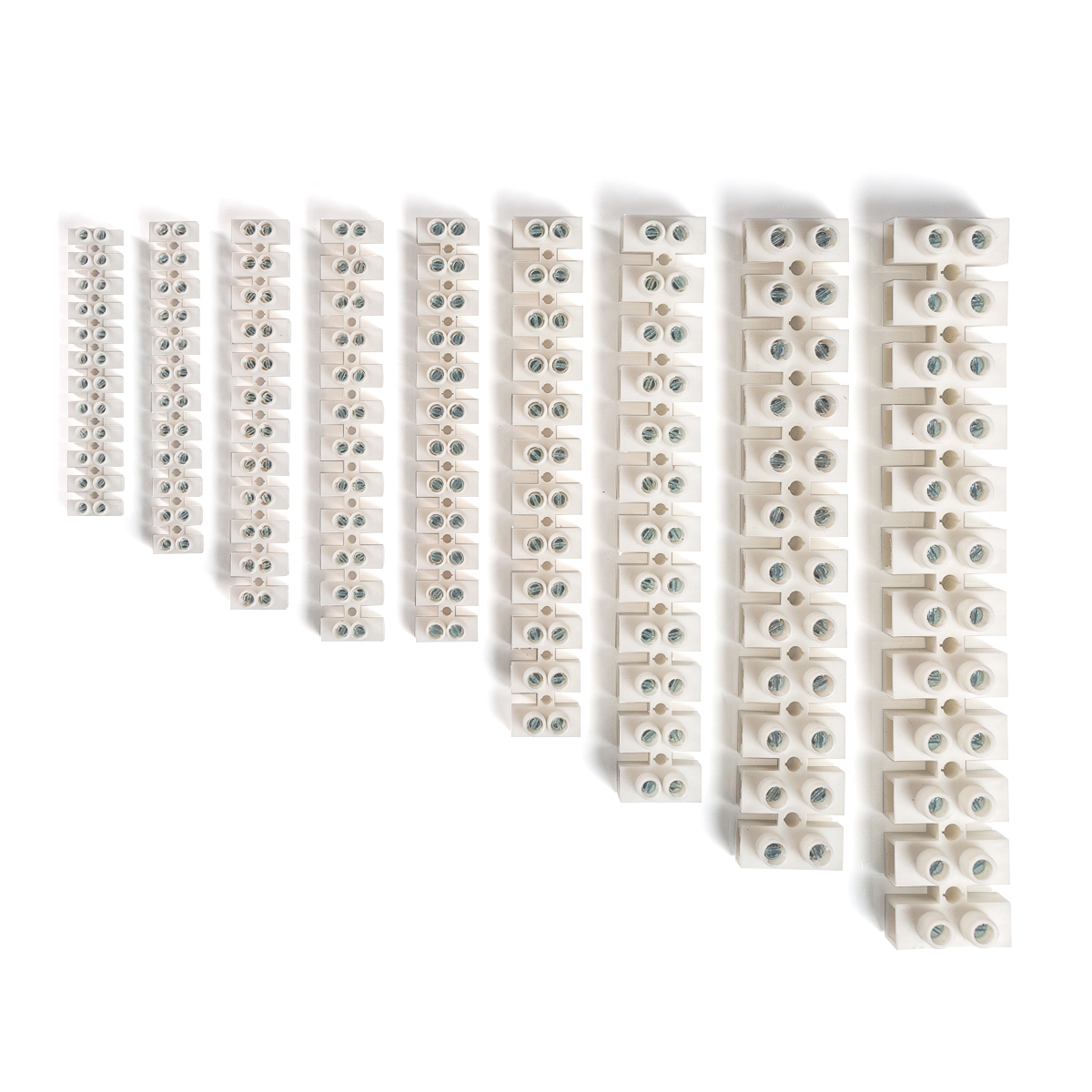

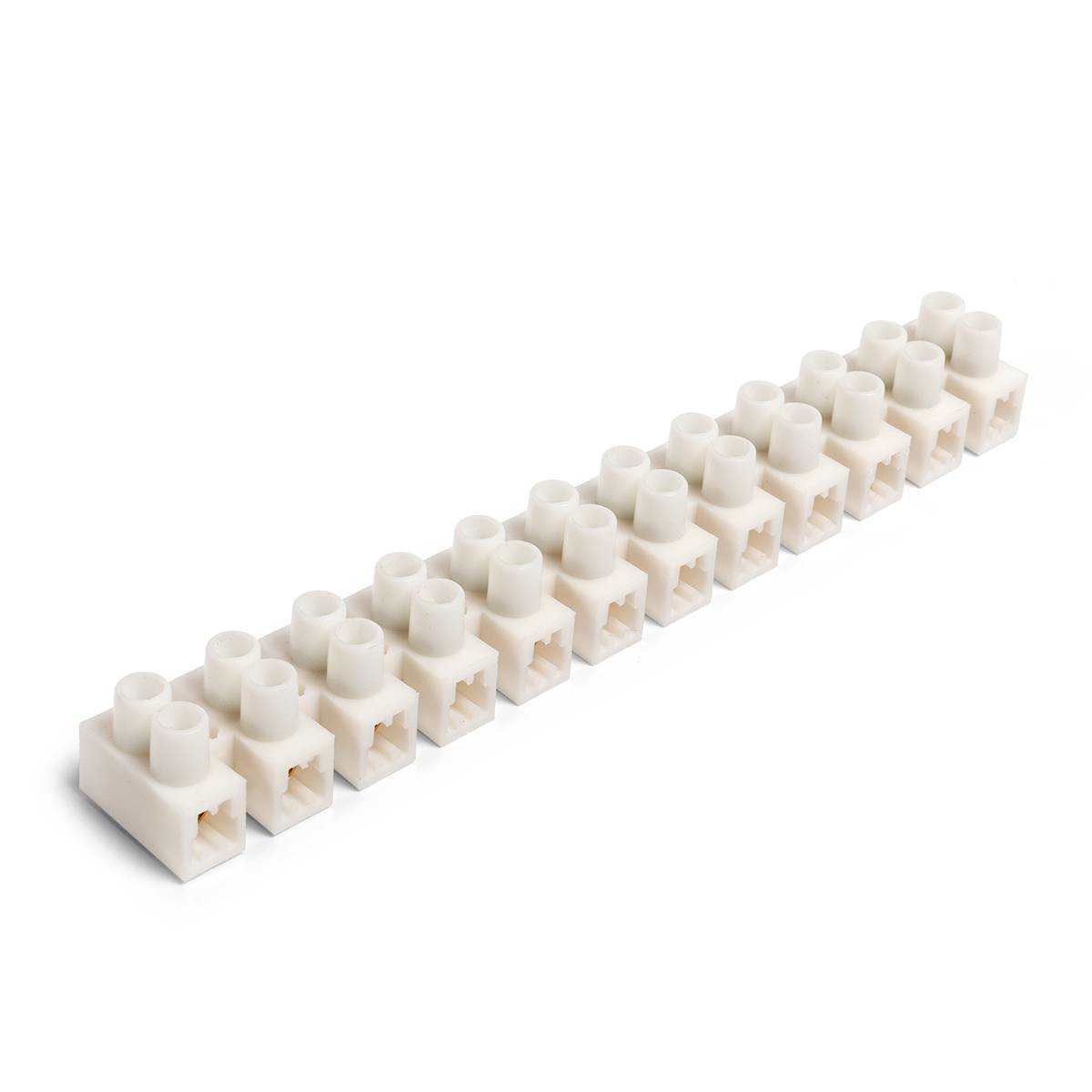

Зажим винтовой изолированный

Зажим винтовой изолированный

Зажим винтовой изолированный

Зажим винтовой изолированный

тип: ЗВИнг

Предназначены для соединения многожильных кабелей и проводов методом винтовой фиксации
Зажимы винтовые изолированные предполагают монтаж как медных, так и алюминиевых кабелей с цельнотянутыми или многопроволочными жилами
Рабочее напряжение: до 400 В
Материал корпуса: полипропилен, не поддерживает горение
Материал соединителей: латунь марки ЛС58-2
Материал винтов: сталь
Не требуют специального инструмента для монтажа

Эксплуатационные характеристики

Гарантийный срок хранения 10 лет

Гарантийный срок эксплуатации 3 года

Срок службы 30 лет

Сертификация

Сертификат соответствия на электрические соединения: зажимы винтовые, клеммы пружинные (EAC)

SKU	товарные позиции	кратность	ед.изм	РРЦ (руб.)
87169	ЗВИнг-3А (0.5-2.5мм²) (бел)	10	шт	70.41
87170	ЗВИнг-6А (1-4мм²) (бел)	10	шт	73.18
87171	ЗВИнг-10А (1.5-6мм²) (бел)	10	шт	107.97
87172	ЗВИнг-16А (2.5-10.0мм²) (бел)	10	шт	115.09
87173	ЗВИнг-20А (2.5-10мм²) (бел)	10	шт	126.03
87174	ЗВИнг-30А (2.5-16мм²) (бел)	10	шт	163.05
87175	ЗВИнг-60А (4-16мм²) (бел)	10	шт	280.21
87176	ЗВИнг-80А (6-25мм²) (бел)	10	шт	501.66
87177	ЗВИнг-100А (6-35мм²) (бел)	10	шт	668.97

Всего позиций: 9

SKU	товарные позиции	Рабочее напряжение, до (кВ)	Сечение жилы, мм²	Класс гибкости жилы	Материал контактной части	Цвет изоляции	Технология монтажа
87169	ЗВИнг-3А (0.5-2.5мм²) (бел)	0.4	0.5/1.5/2.5/1.0/0.75	1/2/3/4/5/6	латунь	белый	винтовой зажим
87170	ЗВИнг-6А (1-4мм²) (бел)	0.4	4/2.5/1.5/1.0	1/2/3/4/5/6	латунь	белый	винтовой зажим
87171	ЗВИнг-10А (1.5-6мм²) (бел)	0.4	4/6/2.5/1.5	1/2/3/4/5/6	латунь	белый	винтовой зажим
87172	ЗВИнг-16А (2.5-10.0мм²) (бел)	0.4	4/6/10/2.5	1/2/3/4/5/6	латунь	белый	винтовой зажим
87173	ЗВИнг-20А (2.5-10мм²) (бел)	0.4	4/6/10/2.5	1/2/3/4/5/6	латунь	белый	винтовой зажим
87174	ЗВИнг-30А (2.5-16мм²) (бел)	0.4	4/6/10/16/2.5	1/2/3/4/5/6	латунь	белый	винтовой зажим
87175	ЗВИнг-60А (4-16мм²) (бел)	0.4	4/6/10/16	1/2/3/4/5/6	латунь	белый	винтовой зажим
87176	ЗВИнг-80А (6-25мм²) (бел)	0.4	6/10/16/25	1/2/3/4/5/6	латунь	белый	винтовой зажим
87177	ЗВИнг-100А (6-35мм²) (бел)	0.4	6/10/16/25/35	1/2/3/4/5/6	латунь	белый	винтовой зажим

Всего позиций: 9

SKU	товарные позиции	L	B	H	D	A	A₁
87169	ЗВИнг-3А (0.5-2.5мм²) (бел)	91.4	15.6	10.8	3	7.5	3
87170	ЗВИнг-6А (1-4мм²) (бел)	112.5	15.6	12.8	3.3	9.5	3.3
87171	ЗВИнг-10А (1.5-6мм²) (бел)	128	20.6	15	4.2	10.8	4.2
87172	ЗВИнг-16А (2.5-10.0мм²) (бел)	137.3	22.5	16.6	4.5	11.5	4.5
87173	ЗВИнг-20А (2.5-10мм²) (бел)	137.3	22.7	17.7	4.6	12	4.7
87174	ЗВИнг-30А (2.5-16мм²) (бел)	164.5	25.3	19	5.5	14.2	5.6
87175	ЗВИнг-60А (4-16мм²) (бел)	185.5	29.2	24	6.6	15.8	6.6
87176	ЗВИнг-80А (6-25мм²) (бел)	204.5	32.6	27.2	8	17.3	7
87177	ЗВИнг-100А (6-35мм²) (бел)	250	45.6	30.6	9	21.5	9

Всего позиций: 9

SKU	товарные позиции	.stp
87169	ЗВИнг-3А (0.5-2.5мм²) (бел)
87170	ЗВИнг-6А (1-4мм²) (бел)
87171	ЗВИнг-10А (1.5-6мм²) (бел)
87172	ЗВИнг-16А (2.5-10.0мм²) (бел)
87173	ЗВИнг-20А (2.5-10мм²) (бел)
87174	ЗВИнг-30А (2.5-16мм²) (бел)
87175	ЗВИнг-60А (4-16мм²) (бел)
87176	ЗВИнг-80А (6-25мм²) (бел)
87177	ЗВИнг-100А (6-35мм²) (бел)

Всего позиций: 9
