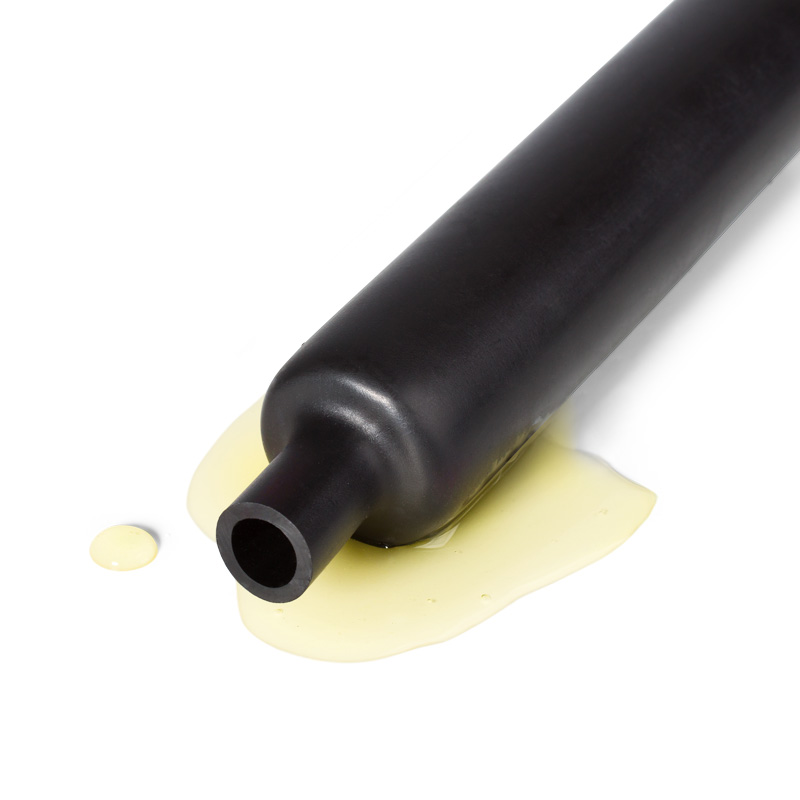

Маслобензостойкие термоусадочные трубки с коэффициентом усадки 2:1
тип: ТТ-ГСМ
(ТУ 2247-011-79523310-2006)- Предназначены для изоляции и антикоррозионной защиты электрических соединений, трубопроводов, жгутовых сборок, кабелей и проводов с повышенными требованиями к эксплуатационной надежности
- Коэффициент усадки 2:1
- Материал: эластомер
- Цвет: черный
- Выполнены из специальной полимерной композиции, обладающей повышенной устойчивостью к углеводородам, таким как: нефть, горюче-смазочные материалы, бензин, дизельное топливо, авиационный керосин
- Рекомендованы для применения в автомобильной промышленности, химической и нефтегазовой отраслях
- Не теряют эластичность при работе в широком температурном диапазоне
- Устойчивы к ультрафиолетовому излучению и погодным условиям Обладают устойчивостью к механическим воздействиям и истиранию
- Рекомендованы к применению в условиях экстремальных температур от -75 °C до +150 °C
- Обладают высокой гибкостью и износостойкостью
- Не содержат опасных веществ в композиционном составе полимера
- Отсутствие клеевого слоя обеспечивает быстроту и легкость демонтажа
- Форма поставки: рулон
- Инструмент для монтажа: высокотемпературные строительные фены серии ТТ, пропановая горелка ПГ, портативные бутановые горелки марки «КВТ»
| Относительное удлинение при разрыве | не менее 300% |
| Температура усадки | 135–175 °C |
| Температура эксплуатации | от -75 °C до +150 °C |
| Прочность на растяжение | не менее 12 МПа |
| Электрическая прочность | не менее 9 кВ/мм |
| Рабочее напряжение | до 690 В |
| Удельное объемное электрическое сопротивление | 109 Ом*см |
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
84888
|
ТТ-ГСМ-3.2/1.6 черн
|
200 |
м
|
114.88 |
|
75445
|
ТТ-ГСМ-4.8/2.4 черн
|
100 |
м
|
167.04 |
|
75446
|
ТТ-ГСМ-6.4/3.2 черн
|
100 |
м
|
224.79 |
|
75447
|
ТТ-ГСМ-9.5/4.8 черн
|
50 |
м
|
362.95 |
|
75448
|
ТТ-ГСМ-12.7/6.4 черн
|
50 |
м
|
550.20 |
|
75449
|
ТТ-ГСМ-19.1/9.5 черн
|
30 |
м
|
873.14 |
|
84889
|
ТТ-ГСМ-25.4/12.7 черн
|
30 |
м
|
1 567.08 |
|
84890
|
ТТ-ГСМ-38.1/19.1 черн
|
30 |
м
|
3 113.34 |
|
84891
|
ТТ-ГСМ-50.8/25.4 черн
|
15 |
м
|
5 051.41 |
| SKU | товарные позиции | Тип трубки | Рабочее напряжение, до (кВ) | Диаметр до усадки, мм | Диаметр после усадки, мм | Коэффициент усадки | Материал |
|---|---|---|---|---|---|---|---|
|
84888
|
ТТ-ГСМ-3.2/1.6 черн
|
без клеевого слоя | 0.69 | 3.2 | 1.6 | 2:1 | эластомер |
|
75445
|
ТТ-ГСМ-4.8/2.4 черн
|
без клеевого слоя | 0.69 | 4.8 | 2.4 | 2:1 | эластомер |
|
75446
|
ТТ-ГСМ-6.4/3.2 черн
|
без клеевого слоя | 0.69 | 6.4 | 3.2 | 2:1 | эластомер |
|
75447
|
ТТ-ГСМ-9.5/4.8 черн
|
без клеевого слоя | 0.69 | 9.5 | 4.8 | 2:1 | эластомер |
|
75448
|
ТТ-ГСМ-12.7/6.4 черн
|
без клеевого слоя | 0.69 | 12.7 | 6.4 | 2:1 | эластомер |
|
75449
|
ТТ-ГСМ-19.1/9.5 черн
|
без клеевого слоя | 0.69 | 19.1 | 9.5 | 2:1 | эластомер |
|
84889
|
ТТ-ГСМ-25.4/12.7 черн
|
без клеевого слоя | 0.69 | 25.4 | 12.7 | 2:1 | эластомер |
|
84890
|
ТТ-ГСМ-38.1/19.1 черн
|
без клеевого слоя | 0.69 | 38.1 | 19.1 | 2:1 | эластомер |
|
84891
|
ТТ-ГСМ-50.8/25.4 черн
|
без клеевого слоя | 0.69 | 50.8 | 25.4 | 2:1 | эластомер |
| SKU | товарные позиции | S | D | d |
|---|---|---|---|---|
|
84888
|
ТТ-ГСМ-3.2/1.6 черн
|
0.8 | 3.2 | 1.6 |
|
75445
|
ТТ-ГСМ-4.8/2.4 черн
|
0.85 | 4.8 | 2.4 |
|
75446
|
ТТ-ГСМ-6.4/3.2 черн
|
0.9 | 6.4 | 3.2 |
|
75447
|
ТТ-ГСМ-9.5/4.8 черн
|
1 | 9.5 | 4.8 |
|
75448
|
ТТ-ГСМ-12.7/6.4 черн
|
1.2 | 12.7 | 6.4 |
|
75449
|
ТТ-ГСМ-19.1/9.5 черн
|
1.45 | 19.1 | 9.5 |
|
84889
|
ТТ-ГСМ-25.4/12.7 черн
|
1.8 | 25.4 | 12.7 |
|
84890
|
ТТ-ГСМ-38.1/19.1 черн
|
2.4 | 38.1 | 19.1 |
|
84891
|
ТТ-ГСМ-50.8/25.4 черн
|
2.8 | 50.8 | 25.4 |
Индекс «нг» расшифровывается как: «н» – не поддерживает, «г» – горение. Трубка со свойствами «нг» является самозатухающей при отсутствии внешнего источника горения. Среди ассортиментной линейки термоусаживаемых трубок «КВТ» из негорючего материала сделаны трубки ТУТнг, ТТК(3:1), ТТК(4:1) и другие виды термоусаживаемых трубок. Свойство самозатухания обусловлено вводом антипиренов в композиционный состав полимера, из которого изготовляется трубка. Антипирены препятствуют поступлению кислорода, что и останавливает процесс горения. В последнее время значительно ужесточились требования, предъявляемые к пожарной безопасности зданий, в том числе и в электрике. Для недопущения распространения огня кабели и провода, прокладываемые внутри зданий должны обладать свойствами «нг». А поскольку изоляция кабеля – «нг» то и термоусаживаемая трубка, применяемая для изоляции соединений на этих кабелях также не должна поддерживать горение.
Функция изоляции электрических соединений является основной функцией термоусаживаемой трубки. На электроизоляционные свойства трубки влияют такие факторы как: материал трубки, толщина ее стенок и рабочее напряжение. Композиционный состав полимера, из которого изготовляется трубка «КВТ», обладает значительной электрической прочностью и может применяться без ограничения для изоляции контактных соединений с напряжением до 600 В.
Коэффициент усадки — это отношение диаметра термоусаживаемой трубки до усадки (в состоянии поставки) к ее диаметру после свободной усадки. Другими словами диаметр трубки с коэффициентом усадки 2:1 уменьшается в 2 раза, трубки 3:1 - соответственно в три раза, а 4:1 — в четыре. Чем больше коэффициент усадки, тем сложнее термоусаживаемая трубка в изготовлении, и тем более универсальна и эффективна в применении. При больших перепадах в диаметрах изолируемых поверхностей термоусаживаемая трубка с большим коэффициентом усадки незаменима.
Оптимальным инструментом для монтажа термоусаживаемой трубки служит высокотемпературный фен. Профессиональный фен для термоусадки обеспечивает быстрый, качественный и «щадящий» монтаж тонкостенной термоусаживаемой трубки с возможностью контроля температуры нагрева и скорости усадки. Следует избегать использования открытого пламени для усадки термоусаживаемых трубок.
Газовая горелка – незаменимый инструмент для монтажа кабельных термоусаживаемых муфт, а так же среднестенных и толстостенных трубок и кожухов. В случае использования газовой горелки для тонкостенных трубок типа ТУТнг, при неаккуратном обращении с пламенем, возможны перегрев и повреждения термоусаживаемой трубки (поджоги). Для монтажа термоусаживаемых трубок ТУТ и ТУТнг рекомендован монтаж при помощи высокотемпературного фена. При наличии электропитания, конечно.
Термоусаживаемая трубка проста в использовании и не требует глубоких, специальных знаний при ее применении. Но, тем не менее, существуют простые правила, при соблюдении которых, работать с термоусаживаемой трубкой будет удобно, быстро и просто. Подробнее смотри: «Требования к технологии монтажа термоусаживаемых трубок».
Термоусаживаемая трубка помимо радиальной усадки имеет еще и продольную усадку. Чем больше диаметр трубки, тем больше ее продольная усадка, которая может достигать 15%. Продольная усадка зависит от многих факторов, таких как композиционный состав материала, из которого выполнена трубка, технология расширения (раздувки), длина отрезка усаживаемой трубки, ее диаметр и техника монтажа. Кроме того, при значительных перепадах в диаметрах изолируемых поверхностей трубка может уменьшаться в длине за счет компенсации перепада высот. Для уменьшения степени продольной усадки рекомендована усадка трубки в направлении от одного конца трубки к другому. Для определения фактической степени продольной усадки мы рекомендуем предварительно провести усадку мерного отрезка. Нарезка трубки на монтажные куски должна производиться по результатам тестирования.
Та термоусаживаемая трубка, которая попадает в руки потребителя, первоначально имела совсем другие размеры. Перед этим, трубка прошла несколько производственных этапов: экструдирование, облучение, нагревание и растяжение (раздувку). В процессе монтажа трубка усаживается при помощи термофена или газовой горелки, возвращаясь к своей первоначальной форме и размерам. Это и есть суть феномена, называемого «память формы».
И ТТ-175 и ТТ-ГСМ относятся к видам термоусадочных трубок спецназначения. Эти трубки рекомендованы к применению в условиях повышенных температур, и устойчивы к механическим воздействиям и истиранию. Помимо этого, и та и другая трубка устойчивы к воздействию горюче-смазочных материалов. Но материал, из которого эти трубки производятся - разный. Трубка ТТ-175 выполнена из фторопласта, а трубка ТТ-ГСМ из эластомера. Трубка ТТ-175 полужесткая, а ТТ-ГСМ, напротив, обладает высокой эластичностью. Трубка ТТ-ГСМ черная, а ТТ-175 - прозрачная, что обеспечивает визуальный контроль соединений после усадки. Да и область применения данных трубок различна - в автомобильной промышленности рекомендованы для применения трубки ТТ-ГСМ, а трубки ТТ-175 разрабатывались для аэрокосмической отрасли.
Маслобензостойкие термоусадочные трубки ТТ-ГСМ изготовлены из специального эластомера, обладают коэффициентом усадки 2:1 и предназначены для изоляции и антикоррозионной защиты электрических соединений, трубопроводов, жгутовых сборок, кабелей и проводов с повышенными требованиями к эксплуатационной надежности.
Повышенная устойчивость к длительному воздействию углеводородов (нефть, горюче-смазочные материалы, бензин, дизельное топливо, авиационный керосин и т.д.), истиранию и абразивным воздействиям трубок ТТ-ГСМ (КВТ) достигается благодаря специальной полимерной композиции эластомера. Особые добавки придают ТТ-ГСМ высокую гибкость, износостойкость и устойчивость к ультрафиолетовому излучению.
Отсутствие клеевого слоя обеспечивает возможность быстрого и легкого демонтажа трубок ТТ-ГСМ (КВТ) со жгутов и связок проводов в случае появления необходимости заменить одну или несколько частей сборки.
Широкий диапазон рабочих температур вкупе с эластичностью и перечисленными ранее характеристиками обуславливают широкое применение трубок ТТ-ГСМ в авиационной и автомобильной промышленности, а так же в нефтегазовой и химической отраслях. Термоусадочные трубки ТТ-ГСМ (КВТ) выпускаются в черном цвете и поставляются в рулонах по 30-100 метров (в зависимости от размера). Диапазон типоразмеров представлен наиболее востребованным размерным рядом от 4,8/2,4 до 19,1/9,5мм.
